小型油壓動力單元

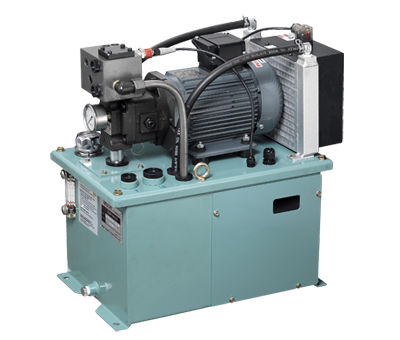

節能變頻油壓動力單元EAP系列
| EAP | -V1 | -F2 | S | -B | -VD | 12 | -B | -10 | -M2 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 節能變頻標準化 油壓動力單元 |
油箱容量 | 電動機出力 | 電動機額定電壓 | 控制器面板方向 | 油泵機殼號 | 吐出量規格 (at 3.5bar,1800r/min) |
壓力調整範圍 | 設計編號 ★ |
迴路選擇 | ||
| 記號 | 幾何排量 cm3/rev (吐出量 L/min) |
記號 | 調整範圍 (bar) |
||||||||
| V1： 10Lit. V3： 30Lit. V4： |
F1： 0.75kw F2： F3： |
S： 標準電壓 220V/50Hz or 60Hz |
從泵的蓋端看
B： L： R： |
VD | 08 | 8 (15) | A | 8~20 | 11: 加 110V 風扇 12: 13: |

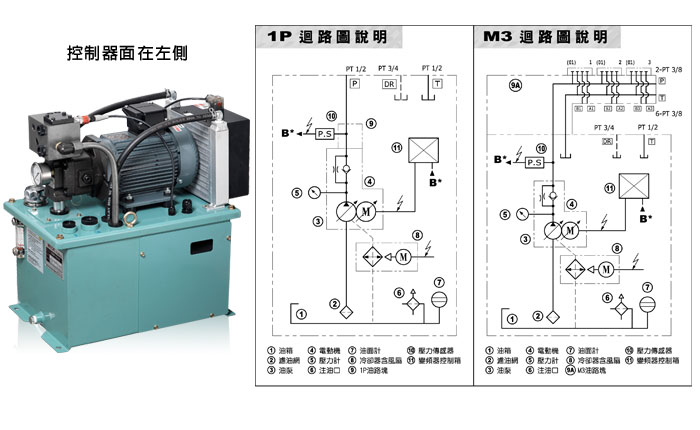

1P： 1P 轉接版 3P： M1： M2： M3： M4： |
|
| 12 | 12 (20) | ||||||||||
| B | 15~35 | ||||||||||
| 16 | 16 (30) | ||||||||||
| C | 30~55 | ||||||||||
| SVD | 08 | 8 (15) | |||||||||
| D | 50~70 | ||||||||||
| 12 | 12 (20) | ||||||||||
| 出廠時吐出量設定 Q max. |
出廠時壓力設定 P min. |
||||||||||
● 泵轉速限制………最低轉速：750 r/min 最高轉速：1800 r/min
★ 風扇與控制器電壓需相同。
▲ 如需特殊變頻控制器方向／電動機額定電壓，請與業務人員洽詢。
